超純水可提高芯片良品率 助力芯片生產攀高峰

　　芯片是一個扁平的硅片，上面嵌入了集成電路，甚至包括晶體管。硅晶片上產生了微小開關的圖案，通過嵌入材料，形成相互連接形狀的深而完整的網格。眾所周知，芯片生產是難度很大的，今天我們來討論一下芯片在生產制造的過程中的重要影響因素。

　　芯片生產的過程中有一個非常重要的步驟，需要利用純水沖洗，而這個純水的來源就是凈化而來的，因此需要消耗大量的水資源。而越是工藝制程好的芯片，所需消耗的水資源就越多。2nm的芯片工廠，每天所要消耗的水資源將達到9.8萬噸。

　　對于這個沖洗的環節，我們不得不提到它的用水標準。普通的自來水在芯片沖洗過程中應用是絕對不可以的，我們需要用到的是超純水。超純水是指電阻率達到18 MΩ*cm(25℃)的水。這種水中除了水分子外，幾乎沒有什么雜質，更沒有細菌、病毒、含氯二噁英等有機物，當然也沒有人體所需的礦物質微量元素，也就是幾乎去除氧和氫以外所有原子的水。

　　這樣的超純水幾乎不導電，不會影響電子產品的性能，同時水中幾乎不含金屬離子，不會對復雜芯片表面造成劃痕或者不可逆的影響。用超純水生產芯片可以提高芯片的良品率。

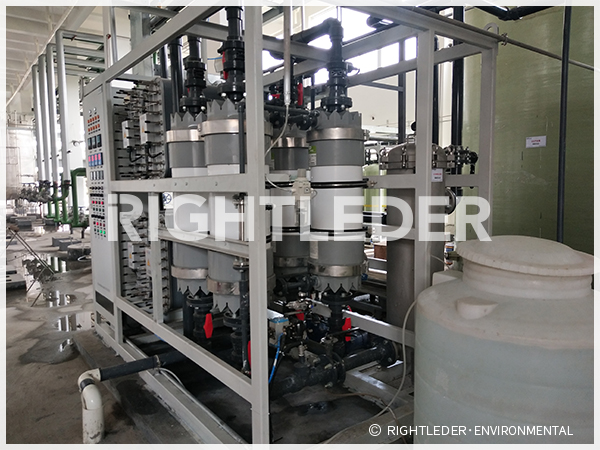

　　由于芯片生產需要用到大量的超純水，超純水的制備又成為了關鍵問題。超純水設備能夠連續穩定地制備高質量的超純水，不會因樹脂再生而停止運行。設備內部還安裝有反滲透預脫鹽技術，再次從根本上確保了設備的出水質量。同時，EDI處理裝置廢水產量少，不會污染環境，具有很高的環境效益和經濟效益，具有廣闊的發展前景。
